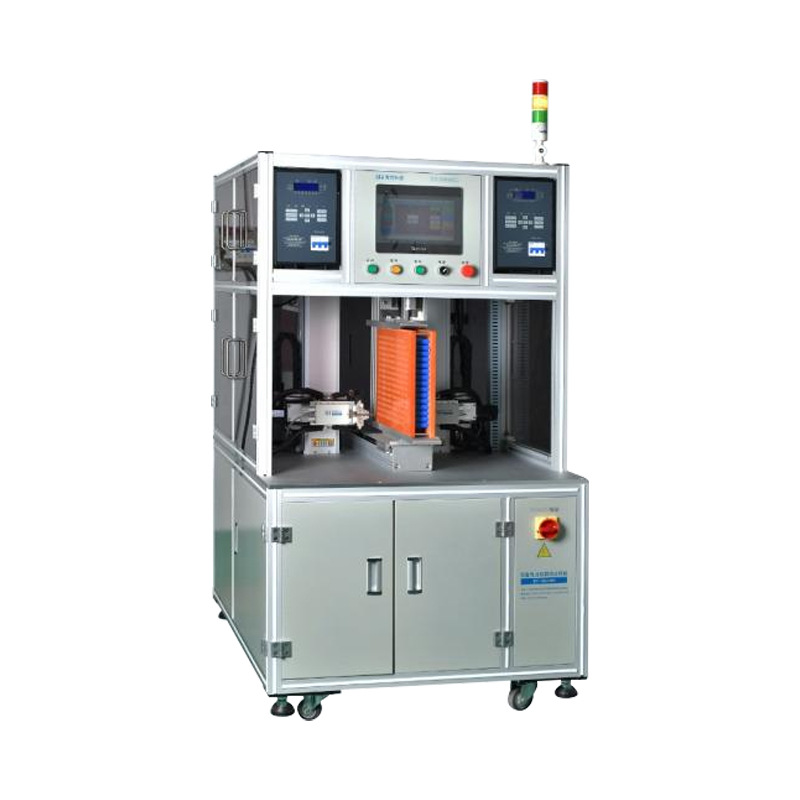

设备简介

专注焊接设备生产，销售，服务于一体

产品适用于:电动车电池组、汽车电池模块、路灯电池、平衡车电池组、滑板车电池组、移动电源、启动电池组模块、电动工具电池组、笔记本电池组等，各种电池组合!

功能特点

厂家直供、现货充足、支持各种机型定制

支持断点启动,支持自动启动及手动启动模式转换

编程简单,支持任一点位编程和阵列编程,可实现跳空点焊,单点双点模式 快速切换 ,点焊路径优化,提高效率 ,本地磁盘可存编程文件99 组,UsB接口 可图形导入

系统分为操作员、管理员、超级用户等进入画面,方便对焊机使用、管理和维护。

采用逆变直流焊接电源,性能稳定,焊接速度快捷,恒流工作模式消除长时 间焊接电流不稳定因素。

自带焊接电流监控系统,可以实时监控焊接电流。

点焊电源有虚焊报警功能,能直接通信运动控制器可记录虚焊位置焊针更换 预报提醒。

焊接效率是人工8 倍左右、稳定性高、省人工、省时间成本。

产品参数

X轴行程：0-450MM

Z1轴行程：0-300MM

Z2轴行程：0-300MM

焊接速度：0.5秒/点:3000-3600PCS/小时

电机传动最大速度：1500MM/S

最大装载电芯(18650)：300PCS(20X15)

可储存文件组数：99组

操作系统：运动控制器+人机画面

传动方式：主轴闭环电机+丝杆+线性导轨

点焊机头：伺服电机

焊接镍带厚度：0.1MM -0.3 MM;0.2 MM以上开叉或打凸点

重复定位精度：士 0.02M M

外形尺寸：LXWX H =900X1000X1600

整机参数及电源参数

设备电源：三相A220V士10%/50HZ士10%

设备重量：360 KG

外型尺寸：900MM(长)*1100MM(宽)*1700MM(高)

使用环境：请避免在高温、 高湿、 有震动或冲击、金属粉末、焊接飞溅较多的场所使用 本设备,注意设备周围环境温度的控制;

设备必须接地线且与人员接地线分开

设备使用寿命:5年以上

焊接电源技术参数

机型：XC-2022-5000

输入电源(V)：3PHASE AC380V士 10% 50/60HZ

输出电流(A)：5000A

控制方式：定电流控制

焊接条件：8

空载电压(V)：10.8

冷却方式：强制空冷

重量(KG)：30.3

外形尺寸(WXHXD)：270X330X465

变压器尺寸(WXHXD)：180X270X330

用途：0.15-0.25的镍片焊
