气动控制原理

采用气动控制，两焊头独立受力，并可自由调节

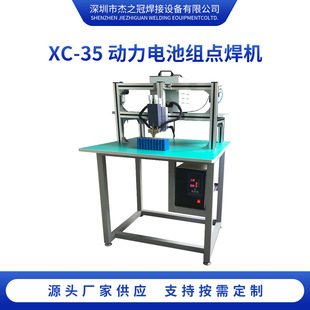

XC-35采用气动控制，两焊头独立受力，并可自由调节。它的优点是:当左右两电极上下不等高或电池片左右有少许高度差时，两电极受力仍然平衡，不会因此而影响焊接质量。

性能特点

采用微电脑程序控制，提高焊接质量。

第一个脉冲是预焊消除杂物，清除火花焊接时采用双脉冲焊接，!现象，第二个脉冲焊接，使焊接更稳定牢固。焊接能量采用数码显示，e.eporom储存记忆功能

焊机内微型电脑长期高数扫描输入电压，电源一波动，便立即计算补偿资料，改变焊接能量使焊接不因电压不稳定出现假焊或炸火现象，精密的拨动控制，使操作更方便，充分提高生产效率。

焊头采用缓冲设计，焊头坐标可调节压力，焊接更精确、美观。

控制系统属即插即用设计，有故障时只要拔出控制盒更换即可一般维修人员即可维护。

焊机内部设置二套不同的控制电路防止外界电压波动对焊机的干扰，保护在恶劣的电网下确保焊机正常工作。

自动报警及切断系统，如焊机过热及损坏，会自动响起警号及指示灯号，同时切断焊接电路，以防止故障进一步恶化及提醒修理。

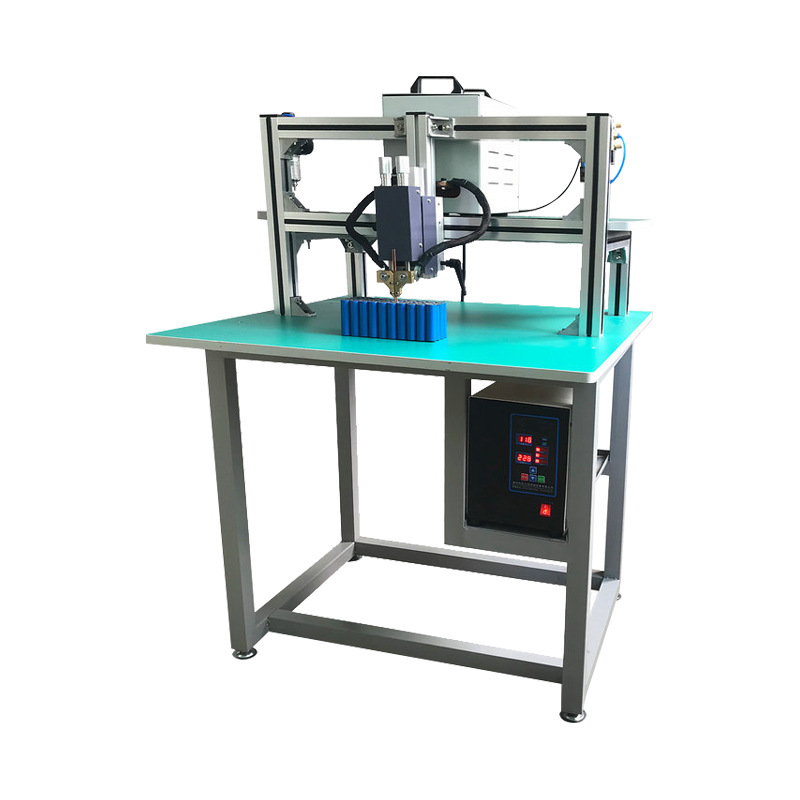

采用龙门架结构，焊接更方便，操作更简单。

电气参数

客户点焊要求及对应适用的电气参数

输入电压：220V/50Hz(60Hz)

输入电流：2A

输出电压：5.5V

输出功率：15KVA

输出瞬间电流：12000A

放电时间：最长20ms/周波

焊接次数：约80次/分

包装参数

设备重量：58KG

包装箱内腔尺寸：800X800 X1120MM

技术参数

型号：XC-35

功率：15KW

供应电源

输入电压：220V

次级电压(开路)：2.5-5V

次级电流(一般)：30-15A

次级短路电流(最大)：12000A

频率：60/50HZ

初级电流(一般)：55A

最大电流工作率数:5%

输入插头：三脚

焊接控制

预焊脉冲数(最大)：0-9波

焊接脉冲数(最大)：0-9波

焊接能量调节：0-999

自动焊接补偿率：+30V、-40V

二级加压时间：0.2秒*8

数位显示：7位数码管*3

数比显示：8级显示格

主控电脑：8BIT微电控

数位记忆：E.EPROM

精密控制

加压时间：0.01-0.99秒

第一个脉冲数：0-99

第一个脉冲能量调节：0-999

第二个脉冲数：0.99

中间冷却时间：0.01-0.99秒

第二个脉冲数量调节：0-999

后加压时间：0.01-0.99秒

焊头

气缸：32MM*30MM

焊臂长：360MM

焊嘴尺寸(标准)：3MM*7OMM

焊头间距(可调)：O.1MM

工作台高低(可调)：150MM，0-5KG*2，内置缓冲器

焊头结构：龙门架 分体式

气动操作

最大工作气压：10KG

最小工作气压：2KG

空气消耗量：4300立方/1000米

接气结构：快速插头
