产品参数

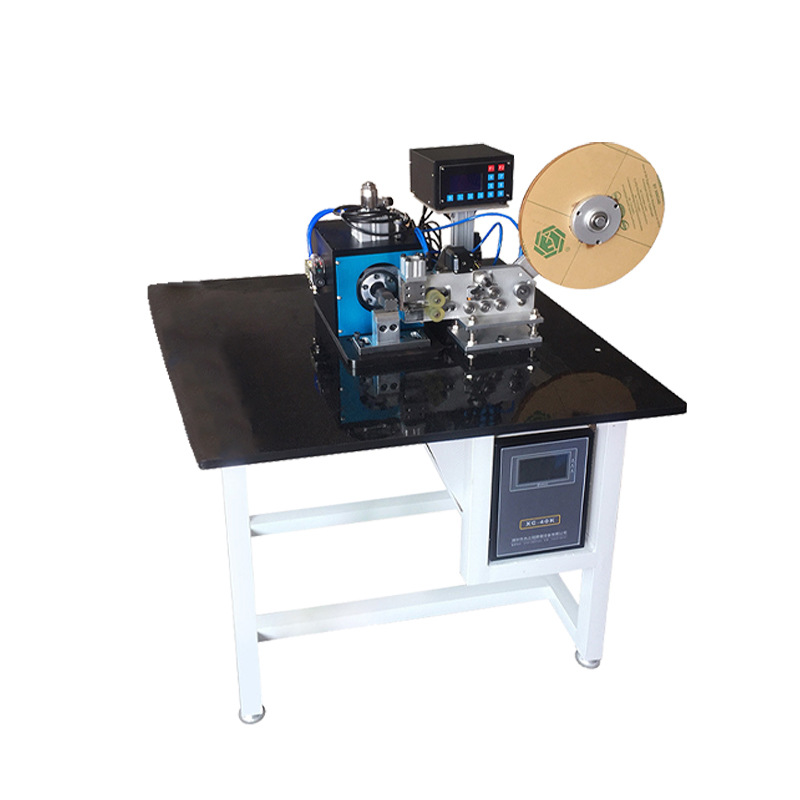

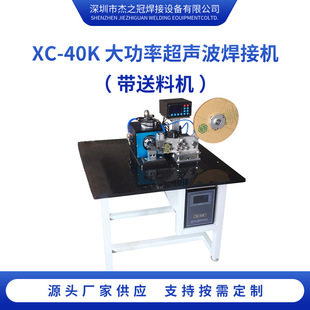

产品名称：XC-40K大功率超声波焊接机(带送料)

设备工程条件：电:AC220V/50HZ

设备噪音：离设备外壁1M距离测量，设备正常工作时噪音<75DB

环境温度：20士5°C

环境湿度：60%RH

现场无腐蚀性气体、液体、爆炸性气体

厂房承重：<800KG/平米

发生器尺寸：550MM X300MM X550MM

机头尺寸：480MM X200MMX380MM

送料系统

整机

1、外型: 轻巧美观便于维护保养

2、基本构成:控制面板、自动送料装置

3、供电要求:AC220士0.5%

4、送带整个流程程序设计时间为0.6秒;

5、连续工作24小时以上。

配置要求

1、液晶显示器，根据超声波可任意更改时间参数;

2、气动原件采用星辰气缸;

3、送带步进控制采用深圳雷赛;

主要技术指标

1.送带长度任意调节，带宽3-6mm

2.镍带厚度大于0.8mm，小于0.3mm

性能特点

从生产到出库，质量我们层层把控

采用先进恒流恒压电路技术，超声振幅连续可调。

采用智能 ICS 机箱控制系统，带有二次超声功能;系统开机自检振副智能分段，自动跟踪。

机头机械结构采用德式X导轨结构，精密度极高。

保护系统:

(1)电压保护系统(供电电压的范围 220V~250V);在自动平恒电压期间不影响本机输出功率及工作频率;

(2)超负荷保护系统

(3)过流保护;

(4)供电频率不稳自动补偿;

(5)焊接过载保护信号反馈。

设备功能模块

厂家直供、现货充足、支持各种机型定制

本产品应用于铝箔与铝极耳、铜箔与铜镀镍或镍极耳之间的焊接

极耳焊接方式横向，焊接面寿命>10万次。

焊头标准，焊头材质进口粉末合金，焊点高度0~50mm，上焊头直纹或米字纹，下模网纹。

焊接面距焊头的高度0~50mm可调，焊头可用焊接面4个。

换能器可承受功率1000W。

超声波发生器内置频率可调，开关电源恒压恒流(恒振幅)振幅无级可调

设备简介

主要由超声波发生器，换能器，模具，气动部件，机架，送料系统等组成

工作原理：换能器把超声频大功率振荡信号，变换成相应频率的机械能施加到需熔接的金属片的界面，使金属片相合处瞬间生热，进而使金属晶格中的粒子启动，使金属片相合处的分子相互渗透而熔接在一起。

焊接精准、焊缝美观、性能稳定、操作简单
